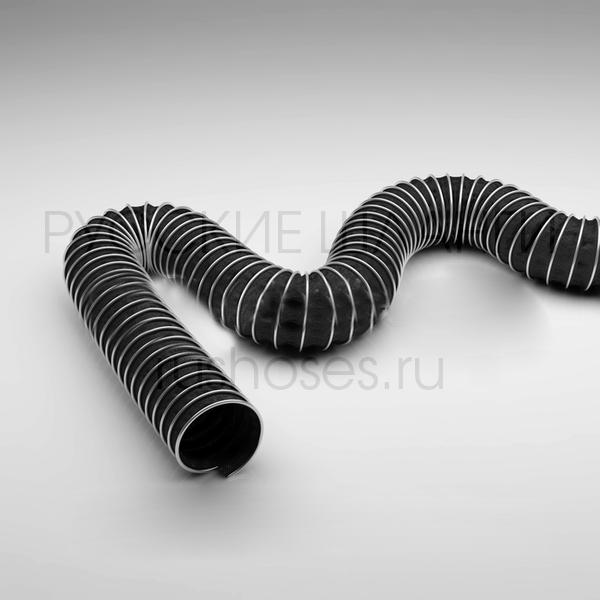

Температура: Меньше 100°C,от 100°С до 200°С Вытяжной электропроводящий шланг из полиэстеровой ткани, покрытой материалом VITON, для агрессивных сред, с температурой эксплуатации до 210°C и поверхностным сопротивлением RO < 104 Ом.
Применение:
• вытяжка агрессивных сред средних температур;
• для условий пониженного давления;
• в установках химической обработки;
• вытяжка лакокрасочных аэрозолей.
Свойства
• поверхностное сопротивление RO < 104 Ом;
• стойкость к высокой температуре;
• отличная химическая стойкость;
• стойкий к ультрафиолету и озону;
• условно безопасный перегиб;
• очень гибкий;
• очень хорошо сжимающийся 1:6;
• малый радиус изгиба;
• стойкий к вибрации;
• стойкий на разрыв;
• внешняя стальная спираль защищает от износа;
• специальный метод зажима обеспечивает высокую прочность на разрыв материала шланга и внешней спирали.
Конструкция/материал:
• стенка шланга: полиэстеровая ткань, покрытая Viton;
• внешняя спираль: оцинкованная сталь.
Температурный режим:
от -25 °C до +210 °C, кратковременно до +240 °C.
Варианты исполнения:
• Диаметры: 38 ÷ 900 мм (по запросу – до 2000 мм)
• Цвет: черный
• Стандартные длины – 3 и 6 м (по запросу – до 15 м)
• По запросу – внешняя спираль из нержавеющей стали или из алюминия
Диаметр внутренний | Рекомендуемые границы давления | Радиус изгиба | Вес | Стандартные длины | |
Избыточное давление | Вакуум | ||||
мм | бар | мм вод. ст. | мм | кг / м | м |
38 | 0,940 | 4800 | 23 | 0,40 | 3-10 |
40 | 0,930 | 4700 | 24 | 0,40 | 3-10 |
45 | 0,920 | 4400 | 27 | 0,40 | 3-10 |
50 | 0,900 | 4000 | 30 | 0,40 | 3-10 |
55 | 0,850 | 3300 | 33 | 0,40 | 3-10 |
60 | 0,780 | 2780 | 36 | 0,50 | 3-10 |
65 | 0,680 | 2370 | 39 | 0,50 | 3-10 |
70 | 0,670 | 2040 | 42 | 0,50 | 3-10 |
75 | 0,620 | 1780 | 45 | 0,60 | 3-10 |
80 | 0,610 | 1560 | 48 | 0,60 | 3-10 |
90 | 0,560 | 1230 | 54 | 0,60 | 3-10 |
100 | 0,510 | 1000 | 60 | 0,60 | 3-10 |
110 | 0,480 | 830 | 66 | 0,70 | 3-10 |
120 | 0,360 | 700 | 72 | 0,70 | 3-10 |
125 | 0,330 | 640 | 75 | 0,80 | 3-10 |
130 | 0,280 | 590 | 78 | 0,80 | 3-10 |
140 | 0,250 | 510 | 84 | 0,80 | 3-10 |
150 | 0,220 | 440 | 90 | 0,90 | 3-10 |
160 | 0,210 | 390 | 96 | 0,90 | 3-10 |
170 | 0,190 | 350 | 102 | 0,90 | 3-10 |
175 | 0,185 | 330 | 105 | 1,00 | 3-10 |
180 | 0,172 | 310 | 108 | 1,00 | 3-10 |
200 | 0,148 | 250 | 120 | 1,20 | 3-10 |
215 | 0,128 | 220 | 151 | 1,30 | 3-10 |
225 | 0,115 | 200 | 158 | 1,40 | 3-10 |
250 | 0,100 | 160 | 175 | 1,60 | 3-10 |
275 | 0,080 | 130 | 193 | 1,90 | 3-10 |
300 | 0,070 | 110 | 210 | 2,10 | 3-10 |
315 | 0,062 | 100 | 221 | 2,10 | 3-10 |
325 | 0,059 | 95 | 228 | 2,20 | 3-10 |
350 | 0,056 | 80 | 245 | 2,50 | 3-10 |
375 | 0,050 | 70 | 263 | 2,90 | 3-10 |
400 | 0,047 | 63 | 280 | 3,10 | 3-10 |
450 | 0,045 | 50 | 360 | 3,60 | 3-10 |
500 | 0,043 | 40 | 400 | 4,10 | 3-10 |
550 | 0,042 | 33 | 440 | 4,60 | 3-10 |
600 | 0,039 | 28 | 480 | 5,10 | 3-10 |
700 | 0,031 | 20 | 560 | 6,00 | 3-10 |
800 | 0,022 | 16 | 640 | 6,90 | 3-10 |
900 | 0,016 | 12 | 720 | 7,80 | 3-10 |
