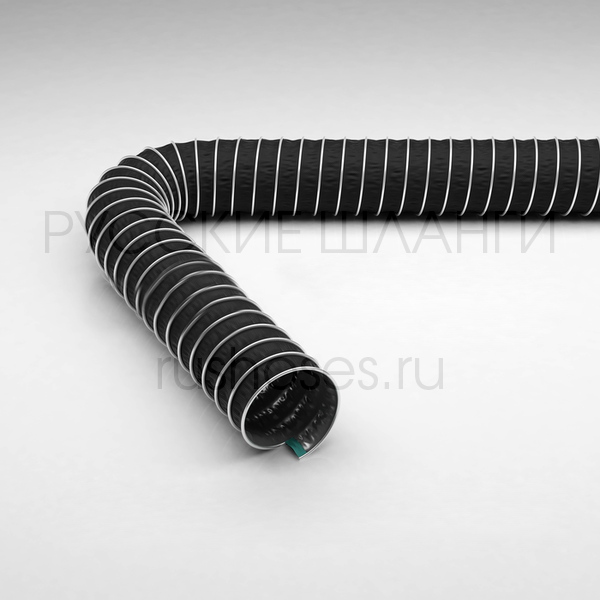

Температура: Меньше 100°C,от 100°С до 200°С Вытяжной электропроводящий шланг для агрессивных сред с температурой эксплуатации до +175°C, поверхностным сопротивлением < 106 Ом. Применяется во взрывоопасных зонах, где требуется электропроводимость для вытяжки агрессивных и взрывоопасных газов и дымов.
Применение:
• во взрывоопасных зонах, где требуется электропроводимость;
• вытяжка агрессивных и взрывоопасных газов и дымов во взрывоопасных зонах;
• в установках химической обработки;
• лакокрасочная, деревообрабатывающая и целлюлозно-бумажная промышленность;
• вытяжка растворителей;
• фармацевтическая промышленность;
• для условий пониженного давления.
Свойства:
• отличная химическая стойкость;
• PTFE-пленка с поверхностным сопротивлением RO < 106 Ом;
• PTFE безвреден для здоровья;
• оптимальные характеристики потока;
• стойкий к высоким и низким температурам;
• отличная стойкость к погодным условиям;
• стойкий к ультрафиолету и озону;
• очень гибкий;
• стойкий к вибрации;
• сжимающийся 1:4;
• малый радиус изгиба;
• наружная поверхность шланга из прочного материла;
• внутренняя стенка шланга с неналипаемой поверхностью;
• внешняя стальная спираль защищает от износа;
• специальный метод зажима обеспечивает высокую прочность на разрыв материала шланга и внешней спирали.
Конструкция/материал:
• стенка шланга:
внутренний слой: электропроводящая PTFE-пленка,
наружный слой: полиэстеровая ткань, покрытая материалом Hypalon;
• внешняя спираль: оцинкованная сталь.
Температурный режим:
от -40°C до +175°C, кратковременно до +190°C.
Варианты исполнения:
• Диаметры: 38 ÷ 900 мм (по запросу – до 2000 мм)
• Цвет: черный
• Стандартные длины – 3 и 6 м (по запросу – до 15 м)
• По запросу – внешняя спираль из нержавеющей стали или алюминия
Диаметр внутренний | Рекомендуемые | Радиус | Вес | Стандартные длины | |
Избыточное давление | Вакуум | ||||
мм | бар | мм вод. ст. | мм | кг / м | м |
38 | 0,940 | 5280 | 23 | 0,50 | 3-10 |
40 | 0,930 | 5170 | 24 | 0,50 | 3-10 |
45 | 0,920 | 4840 | 27 | 0,50 | 3-10 |
50 | 0,900 | 4400 | 30 | 0,50 | 3-10 |
55 | 0,850 | 3630 | 33 | 0,50 | 3-10 |
60 | 0,780 | 3060 | 36 | 0,60 | 3-10 |
65 | 0,680 | 2610 | 39 | 0,70 | 3-10 |
70 | 0,670 | 2250 | 42 | 0,70 | 3-10 |
75 | 0,620 | 1960 | 45 | 0,80 | 3-10 |
80 | 0,610 | 1720 | 48 | 0,80 | 3-10 |
90 | 0,560 | 1360 | 54 | 0,90 | 3-10 |
100 | 0,510 | 1100 | 60 | 1,00 | 3-10 |
110 | 0,480 | 920 | 66 | 1,10 | 3-10 |
120 | 0,360 | 770 | 72 | 1,10 | 3-10 |
125 | 0,330 | 710 | 75 | 1,20 | 3-10 |
130 | 0,280 | 650 | 78 | 1,20 | 3-10 |
140 | 0,250 | 570 | 84 | 1,30 | 3-10 |
150 | 0,220 | 490 | 90 | 1,30 | 3-10 |
160 | 0,210 | 430 | 96 | 1,30 | 3-10 |
170 | 0,190 | 390 | 102 | 1,40 | 3-10 |
175 | 0,185 | 370 | 105 | 1,40 | 3-10 |
180 | 0,172 | 350 | 108 | 1,40 | 3-10 |
200 | 0,148 | 280 | 120 | 1,60 | 3-10 |
215 | 0,128 | 250 | 151 | 1,80 | 3-10 |
225 | 0,115 | 220 | 158 | 2,00 | 3-10 |
250 | 0,100 | 180 | 175 | 2,10 | 3-10 |
275 | 0,080 | 150 | 193 | 2,30 | 3-10 |
300 | 0,070 | 130 | 210 | 2,40 | 3-10 |
315 | 0,062 | 110 | 221 | 2,60 | 3-10 |
325 | 0,059 | 105 | 228 | 2,80 | 3-10 |
350 | 0,056 | 90 | 245 | 3,30 | 3-10 |
375 | 0,050 | 80 | 263 | 3,50 | 3-10 |
400 | 0,047 | 70 | 280 | 3,80 | 3-10 |
450 | 0,045 | 55 | 360 | 4,20 | 3-10 |
500 | 0,043 | 45 | 400 | 4,70 | 3-10 |
550 | 0,042 | 40 | 440 | 5,30 | 3-10 |
600 | 0,039 | 33 | 480 | 5,90 | 3-10 |
700 | 0,031 | 22 | 560 | 6,90 | 3-10 |
800 | 0,022 | 18 | 640 | 7,60 | 3-10 |
900 | 0,016 | 14 | 720 | 8,20 | 3-10 |
