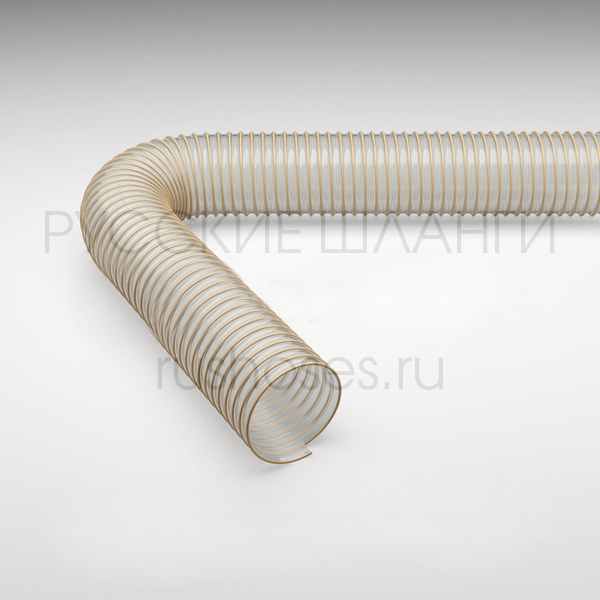

Полиуретановый всасывающий и транспортирующий абразивостойкий шланг из литого полиуретанового профиля, армированный металлической спиралью из пружинной стали, среднетяжелое исполнение.
Применение:
• удаление крупнозернистых частиц с высокой плотностью потока;
• транспортирующий и всасывающий шланг для абразивных материалов, газообразных и жидких сред;
• стандартный шланг для промышленных пылесосов;
• транспортировка гранул;
• транспортировка стружки;
• всасывание и транспортировка бумажных волокон;
• удаление масляных аэрозолей;
• защитный шланг от механических воздействий.
Свойства:
• высокая абразивостойкость;
• хорошая стойкость к маслам и бензину;
• герметичность, непроницаемость для газов;
• хорошая химическая стойкость;
• стойкость к растворителям;
• не содержит пластификаторов и галогенов;
• хорошая стойкость к ультрафиолету и озону;
• гибкий;
• малый радиус изгиба;
• улучшенные характеристики избыточного давления и вакуума;
• высокая прочность на растяжение и разрыв;
• внутри гладкий;
• оптимальные характеристики потока.
Конструкция/материал:
• стенка шланга: 100%-й полиэстер-полиуретан с огнеупорной добавкой (согласно DIN ISO 4649 более абразивостойкий чем полиэфир-полиуретан);
• спираль: пружинная сталь;
• толщина стенки между спиралями примерно 1,4 мм.
Температурный режим:
от -40°C до +90°C, кратковременно до +125°C.
Варианты исполнения:
• По запросу – специальные длины
• Цвет: прозрачный (по запросу – специальные цвета)
• Диаметры: 13 ÷ 500 мм (по запросу – специальные диаметры)
Диаметр внутренний | Рекомендуемые | Радиус | Диаметр внешний | Вес | Стандартные длины | |
Избыточное давление | Вакуум | |||||
мм | бар | мм вод. ст. | мм | мм | кг/м | м |
13 | 4,700 | 9400 | 38 | 19 | 0,15 | 5/10 |
16 | 4,500 | 9400 | 40 | 22 | 0,20 | 5/10/15 |
20 | 4,300 | 9400 | 43 | 26 | 0,22 | 5/10/15 |
26 | 4,160 | 9400 | 47 | 33 | 0,29 | 5/10/15/20 |
32 | 3,250 | 9400 | 60 | 41 | 0,39 | 5/10/15/20 |
38 | 3,120 | 8400 | 69 | 47 | 0,46 | 5/10/15/20 |
40 | 3,000 | 8350 | 72 | 49 | 0,49 | 5/10/15/20 |
45 | 2,950 | 8250 | 80 | 55 | 0,55 | 5/10/15/20 |
51 | 2,900 | 8000 | 87 | 61 | 0,71 | 5/10/15/20 |
55 | 2,750 | 7750 | 95 | 65 | 0,77 | 5/10/15 |
60 | 2,550 | 7500 | 102 | 70 | 0,84 | 5/10/15/20 |
65 | 2,400 | 6750 | 112 | 75 | 0,91 | 5/10/15/20 |
70 | 2,250 | 6750 | 117 | 80 | 0,97 | 5/10/15 |
76 | 2,000 | 6000 | 126 | 87 | 1,06 | 5/10/15 |
80 | 2,000 | 6000 | 132 | 91 | 1,11 | 5/10/15 |
90 | 1,650 | 5250 | 149 | 101 | 1,25 | 5/10/15 |
102 | 1,500 | 4500 | 165 | 112 | 1,48 | 5/10/15 |
110 | 1,350 | 4500 | 179 | 121 | 1,61 | 5/10/15 |
115 | 1,350 | 3125 | 186 | 126 | 1,68 | / |
120 | 1,300 | 3125 | 194 | 131 | 1,75 | 5/10/15 |
127 | 1,300 | 3125 | 203 | 138 | 1,91 | 5/10/15 |
130 | 1,300 | 3125 | 209 | 141 | 1,96 | 5/10 |
140 | 1,050 | 2500 | 224 | 151 | 2,11 | 5/10/15 |
152 | 1,050 | 2500 | 242 | 163 | 2,29 | 5/10/15 |
160 | 0,900 | 2500 | 255 | 171 | 2,51 | 5/10/15 |
170 | 0,900 | 1875 | 270 | 181 | 2,67 | 5/10 |
175 | 0,900 | 1875 | 278 | 186 | 2,74 | / |
180 | 0,750 | 1875 | 285 | 191 | 2,82 | 5/10 |
203 | 0,750 | 1875 | 321 | 215 | 3,30 | 5/10/15 |
225 | 0,600 | 1250 | 353 | 237 | 3,65 | 5/10 |
250 | 0,600 | 1250 | 390 | 263 | 3,84 | 5/10/15 |
275 | 0,450 | 1250 | 426 | 288 | 4,22 | / |
280 | 0,450 | 1250 | 435 | 293 | 4,30 | / |
300 | 0,450 | 1250 | 465 | 313 | 4,94 | 5/10 |
315 | 0,450 | 1250 | 488 | 328 | 5,19 | / |
325 | 0,450 | 1250 | 503 | 338 | 5,35 | / |
350 | 0,450 | 1250 | 540 | 363 | ||
