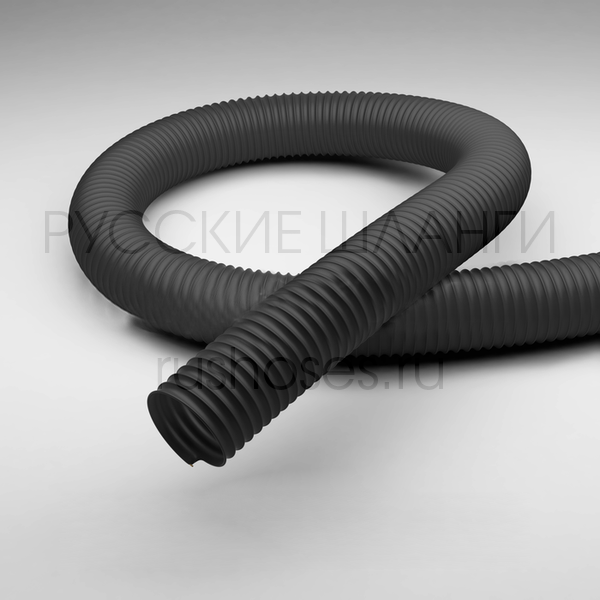

Температура: Меньше 100°C,от 100°С до 200°С Всасывающий и транспортирующий TPV для повышенных температур, легкое исполнение. Обладает отличной химической устойчивостью.
Применение:
• всасывание дымов;
• всасывание и удаление воздуха в машиностроении;
• транспортировка горячего и холодного воздуха в автомобилестроении и машиностроении;
• твердые, газообразные и жидкие среды.
Свойства:
• хорошая химическая стойкость к щелочам, кислотам и растворителям;
• герметичность, непроницаемость для газов;
• не содержит пластификаторов и галогенов;
• хорошая стойкость к ультрафиолету и озону;
• легкий;
• очень гибкий;
• внутри гладкий;
• оптимальные характеристики потока;
• малый радиус изгиба.
Конструкция/материал:
• стенка шланга: термопластичный вулканизат (TPV);
• спираль: пружинная сталь;
• толщина стенки между спиралями примерно 0,7 мм.
Температурный режим:
от -40°C до +130°C, кратковременно до +150°C.
Варианты исполнения:
• Цвет: черный
• Диаметры: 26 ÷ 500 мм (по запросу – специальные диаметры)
Диаметр внутренний | Рекомендуемые | Радиус | Диаметр внешний | Вес | Стандартные длины | |
Избыточное давление | Вакуум | |||||
мм | бар | мм вод. ст. | мм | мм | кг / м | м |
26 | 1,060 | 8000 | 31 | 31 | 0,24 | 5/10 |
32 | 0,830 | 7250 | 40 | 40 | 0,34 | 5/10 |
38 | 0,690 | 6750 | 46 | 46 | 0,37 | / |
40 | 0,690 | 6750 | 48 | 48 | 0,38 | 5/10 |
45 | 0,610 | 6000 | 53 | 53 | 0,40 | / |
51 | 0,550 | 5250 | 58 | 58 | 0,43 | 5/10 |
55 | 0,510 | 4500 | 63 | 63 | 0,49 | / |
60 | 0,460 | 4500 | 68 | 68 | 0,51 | 5/10/15 |
65 | 0,420 | 3750 | 73 | 73 | 0,62 | 5/10 |
70 | 0,370 | 3750 | 78 | 78 | 0,65 | 5/10 |
76 | 0,370 | 3000 | 84 | 84 | 0,69 | 5/10 |
80 | 0,320 | 3000 | 88 | 88 | 0,73 | 5/10 |
90 | 0,280 | 2250 | 99 | 99 | 0,85 | / |
102 | 0,280 | 2250 | 110 | 110 | 0,91 | 5/10 |
110 | 0,230 | 2250 | 119 | 119 | 0,99 | / |
115 | 0,230 | 2250 | 124 | 124 | 1,02 | / |
120 | 0,230 | 2250 | 129 | 129 | 1,06 | / |
127 | 0,230 | 2250 | 135 | 135 | 1,13 | / |
130 | 0,190 | 2250 | 139 | 139 | 1,15 | / |
140 | 0,190 | 1500 | 149 | 149 | 1,33 | / |
152 | 0,190 | 1500 | 161 | 161 | 1,42 | / |
160 | 0,190 | 1500 | 170 | 170 | 1,67 | / |
170 | 0,140 | 1500 | 180 | 180 | 1,73 | / |
175 | 0,140 | 1500 | 185 | 185 | 1,78 | / |
180 | 0,140 | 1500 | 190 | 190 | 1,52 | / |
203 | 0,140 | 1500 | 214 | 214 | 2,21 | 5/10 |
225 | 0,090 | 750 | 235 | 235 | 2,45 | / |
250 | 0,090 | 750 | 260 | 260 | 2,90 | 5/10 |
275 | 0,090 | 750 | 284 | 284 | 2,99 | / |
280 | 0,090 | 750 | 290 | 290 | 3,01 | / |
300 | 0,080 | 675 | 310 | 310 | 3,07 | / |
315 | 0,080 | 675 | 325 | 325 | 3,11 | / |
325 | 0,080 | 675 | 335 | 335 | 3,26 | / |
350 | 0,040 | 675 | 360 | 360 | 3,46 | / |
375 | 0,040 | 525 | 385 | 385 | 3,87 | / |
400 | 0,040 | 525 | 410 | 411 | 4,27 | / |
450 | 0,040 | 525 | 460 | 461 | 4,86 | / |
500 | 0,040 | 525 | 510 | 511 | 5,47 | / |
